Taratura con NanoVNA, counterpoise da circa 3 m e ROS 1,14:1 a 7,100 MHz

Una verticale HF compatta per attività field e portable

La MYDEL MA-8300 appartiene alla famiglia delle verticali HF portatili telescopiche commercializzate anche in versioni molto simili con altre denominazioni, tra cui la HF-PRO-2-PLUS-T. In questa prova mi sono concentrato sulla configurazione reale che utilizzerò in attività field, abbinando l’antenna allo Xiegu X6100.

L’obiettivo del primo test era verificare direttamente sui 40 metri la taratura del sistema d’antenna con un NanoVNA, senza utilizzare l’accordatore automatico della radio.

Configurazione della prova

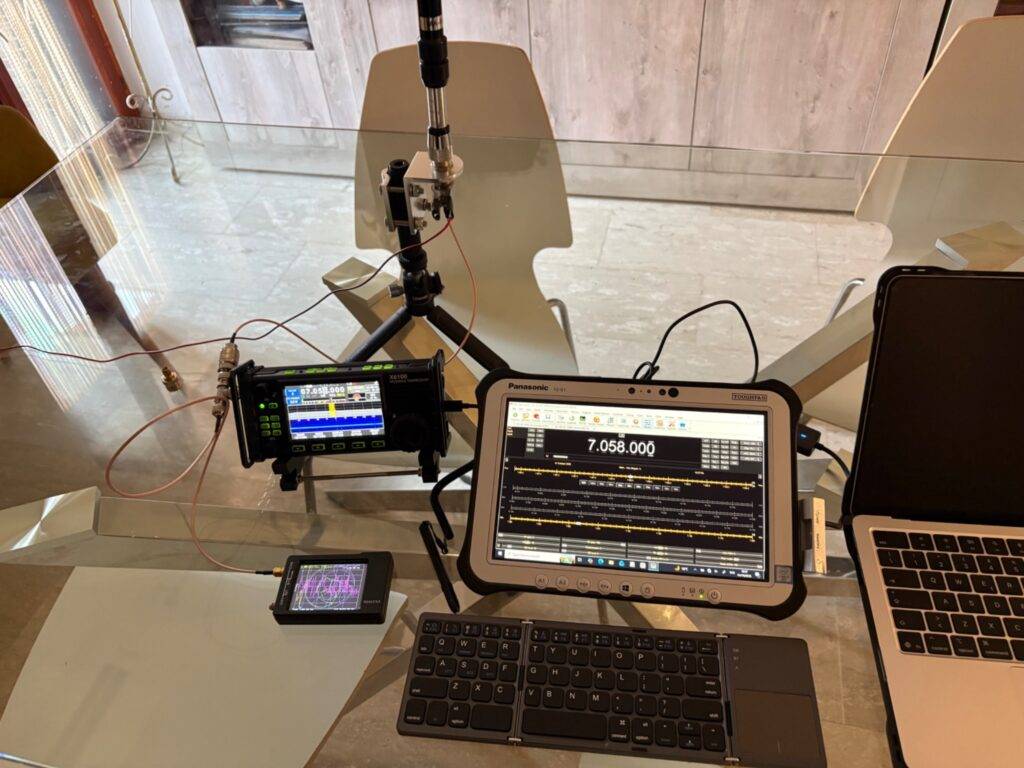

Per il test sui 40 metri la parte telescopica della MYDEL MA-8300 è stata completamente estesa. Alla base dell’antenna ho collegato un counterpoise di circa 3 metri e ho quindi effettuato la misura direttamente con il VNA.

Risultato sui 40 metri

7,100 MHz — ROS/SWR circa 1.14

Il minimo rilevato è risultato quindi molto buono per un setup portatile di questo tipo. Il dato è stato ottenuto con la parte telescopica completamente estesa e con circa 3 metri di counterpoise, senza intervento dell’ATU dello Xiegu X6100.

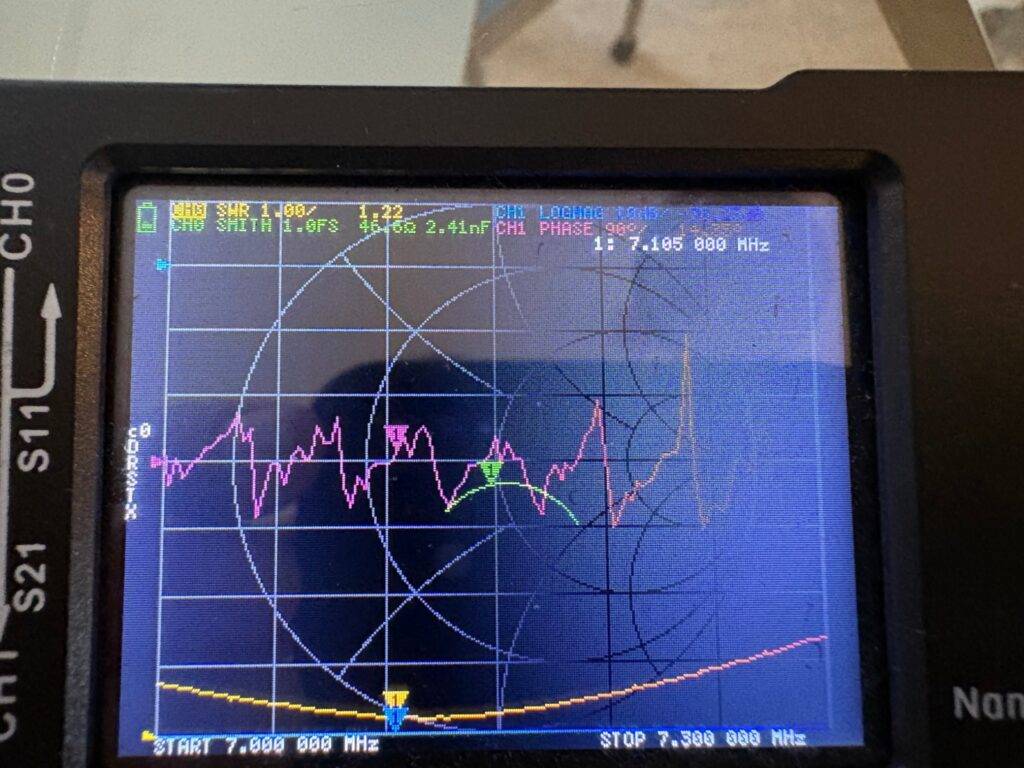

Misura con NanoVNA: circa 1,14:1 a 7,105 MHz.

Il counterpoise: non solo ROS

In una verticale portatile di questo tipo il counterpoise è una parte fondamentale del sistema radiante. Un buon valore di ROS, da solo, non dimostra l’efficienza dell’antenna: per un funzionamento reale ed efficace è importante utilizzare un contrappeso adeguato. Nella configurazione provata, circa 3 metri hanno consentito di ottenere il risultato strumentale riportato sopra.

Prime impressioni

Come primo test la MA-8300 si è dimostrata molto interessante: montaggio rapido, ingombro contenuto e una taratura sui 40 metri che, nella configurazione provata, permette di partire da un ROS di circa 1,14:1 senza ricorrere all’accordatore.

Il passo successivo sarà naturalmente la prova sul campo, in trasmissione e ricezione, per valutare il comportamento reale dell’antenna nelle attività portable e confrontare diverse configurazioni del counterpoise e delle altre bande HF.

73!
